RD吸附式乾燥機

產品特色

• 採用潔淨管件：簡易管路組合
• 具彈性耐高溫的密封圈
• 內部突有碳氟化合物
• 工廠內生產測試週期超過200,000次，無任何異常
• 重負荷大流量消音器
• 氣動操作控制閥(250RD及以上機型)
• 專業設計及大量製造機型
• 低壓力損失(趨近於零)
• 易調整及準確性高的再生流量調節閥
• 無任何需移動的管件或需求特殊工具來維修

你獲得的利益

• 抗阻塞，無雜渣附著低摩差；高壽命低維護！
• 圓頂型緊密合接口，不會洩漏影響露點值得表現；無須潤滑油和頻繁的維修！
• 經耐久性氣體流動不損壞！
• 可信任的耐久性！
• 防止腐蝕及侵蝕性；防止控制閥產生頓挫！
• 額外的塗怖防腐蝕材料；可承受瞬間氣流排放！
• 可靠性的致動器，高信任性，無需擔心動作失敗！
• 確實的保證和非常可信任的品質；控制閥經嚴密研磨，適用於嚴苛的工業操作環境；完整的庫存零件！
• 減少成本損失，增加可利用的公作壓力！
• 允續在一定範圍內調整減少再生風量損失！
• 易於即時維修及日常保養！

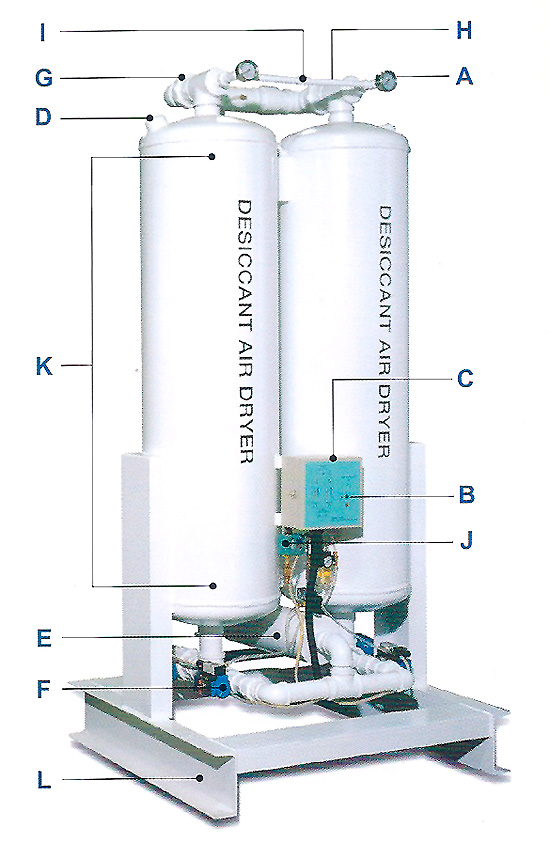

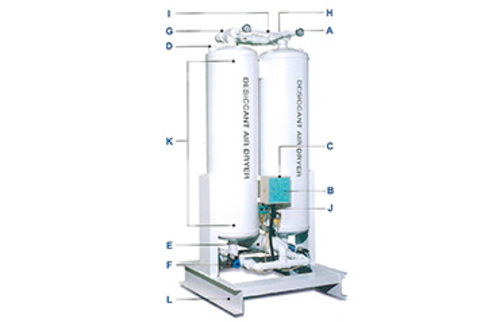

A. 標準的配屬充油市吸附塔壓力錶。

B. 標準的高準確度的固態計時器，可在6~18分鐘週期範圍內設定。

C. 易於觀察及操作的前置控制盤，附有啟動ON/OFF停止指示燈及吸附塔吸附/再生指示燈。

D. 吸附塔上下方附有吸附劑充填及洩放孔可利用來更換吸附劑。

E. 配有獨特的耐重負荷消音器，達到安靜工作環境。

F. 205RD和以下機型的控制閥完全不需添加潤滑油。

G. 標準採用eflon材質密封環的逆止閥；其他材質也可選擇使用。

H. 選擇性配備的簡易濕度指示計可容易觀察出口空氣露點。

I. 標準採用高準確度的再生流量調整閥。

J. 選擇性配備車口空氣壓力開關並附加接點，可利於控制閥損壞時通知控制人員，防止因此而產生困擾

K. 標準的不鏽鋼吸附劑承戴網(上下端)，經獨特的設計可完全的擴散氣流減緩氣流速度，防止氣流於吸附塔形成隧道效應並且可阻隔吸附劑粉塵流出至出口端。

L. 堅固及易於固定和搬運的支持架，易於固定安裝前置過濾器及後部過濾器，支撐全部吸附劑重量及更換，並且易於起重機舉升抬放。

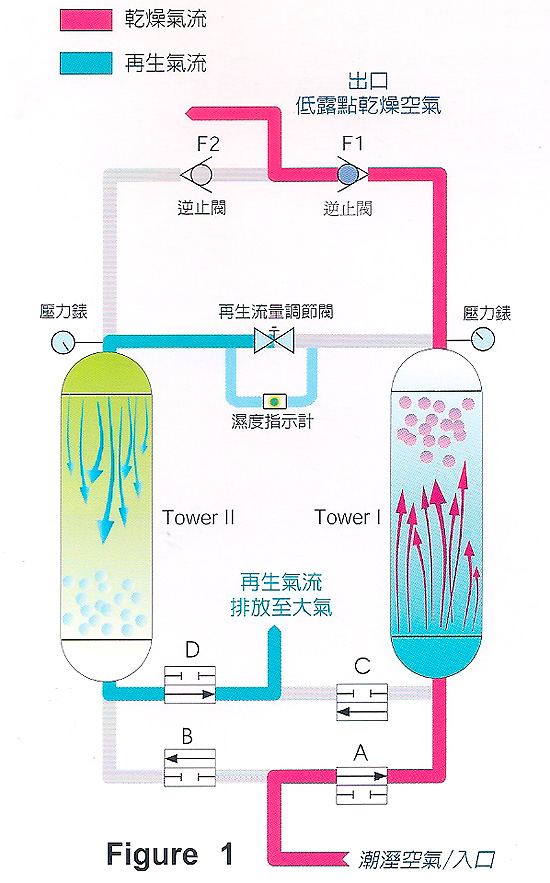

系統流程

潮濕的入口壓縮空氣，首先進入前置過濾器，在順序經由入氣控制閥（A）進入乾燥塔(TOWER Ⅰ)，水蒸氣在此吸附過程中從氣流中移除吸附於吸附劑內，乾燥氣流從觀燥塔排出流向逆止閥（F1）然後直接流出至後部過濾器並於過濾器移除吸附劑粉塵。

同時在乾燥週期中，出口乾燥器劉10％以接近大氣壓力經由再生留量調節閥旁流向下，經由再生塔（TOWER Ⅱ）在流向再生/蓄壓控制閥（D），經出口消音器排出道大氣。如此一來，在再生塔（TOWER Ⅱ）中的吸附劑經這樣非常乾燥及低壓的氣流沖洗，即可將原本吸附於吸附劑中的水器藉此氣流排除。

在一預先設定時間後，這自動的固態定時器會關閉這再生/蓄壓控制閥（D），並且在（TOWER Ⅱ）緩緩的建立壓力，最後達到與入口壓力鄉等狀況，此時入口控制閥（A）隨即關閉並同時間打開入口控制閥（B），並且另一個再生/蓄壓控制閥（C）開啟。這樣一來氣流導向至乾燥塔（TOWER Ⅱ），同時間(TOWER Ⅰ)轉變成再生塔並開始再生，再生氣流此時經再生流量調節閥在流向再生/蓄壓控制閥（C），經由消音器排出至大氣。

吸附劑

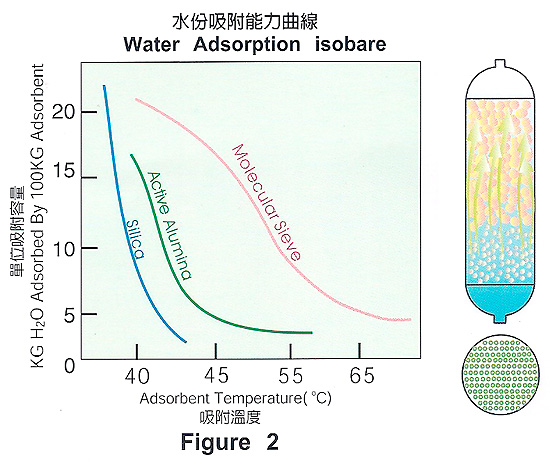

本公司特別選別選擇兩種吸附劑來應用(活性氧化鋁，分子篩)利用它們獨有的特性去應付無法預期的空氣狀態，根據圖2可清楚發現這些吸附劑擁有獨立的特性；為配合壓縮空氣飽和溫度及溼度，我們特別在吸附塔底不填充活性氧化鋁並於其上填充分子篩，如此一來無論壓縮空氣如何變化，皆可達到渴望的氯點品質。 在空氣流速上，我們經不斷的測試及風洞實驗，得知在吸附塔內流速控制上絕對需要於3 to 30 m/min範圍內，研究單位配合實際應用的上千實例，並經詳細計算 後加強吸附塔底部的氣流擴散器，並在場內填充吸附劑上有更新的裝填方式，使氣流能測底通過吸附層之橫截面提高每單位吸附劑的吸附能力，且能防止氣流隧道的產生。

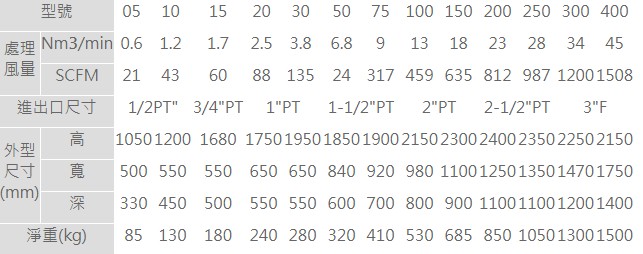

規格明細表：RD(壓力露點-40℃)
